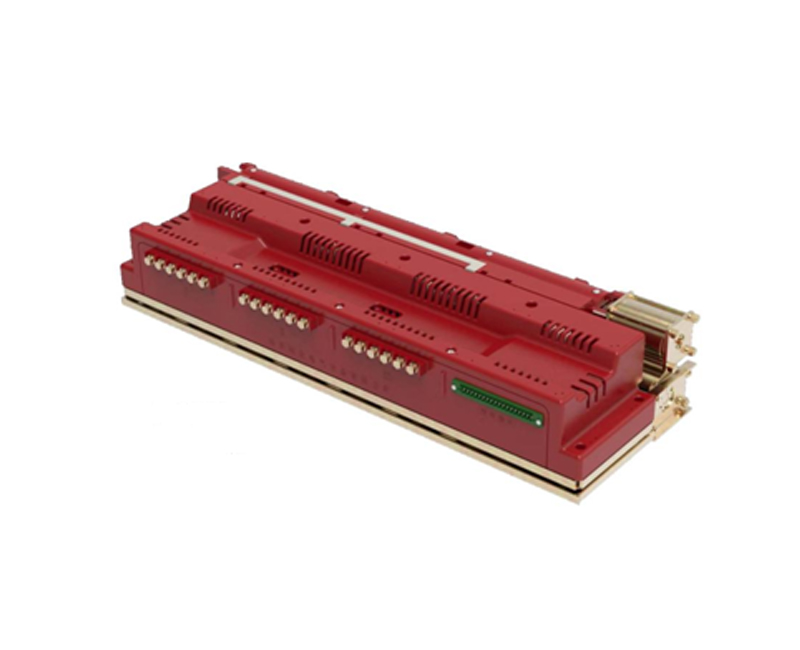

3档永磁真空有载调压调容开关

所属分类:
有载调压/调容开关
联系电话:
{pboot:companymobile}
电子邮箱:
{pboot:companyemail}
留言咨询
产品详情

1.适用范围
本开关适用于电压等级为10kV、容量为630kVA及以下的三相油浸式配电变压器。

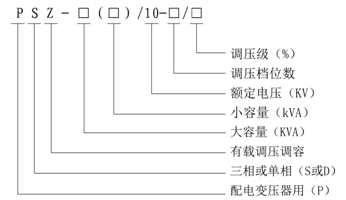

2.型号命名


示例:PSZ-400(125)/10-3/5%
表示配电变压器用、三相、有载调压调容,调容大容量为400kVA,小容量为125kVA,额定电压10kV、调压档位为3档、调压级5%的永磁真空有载调压调容开关。

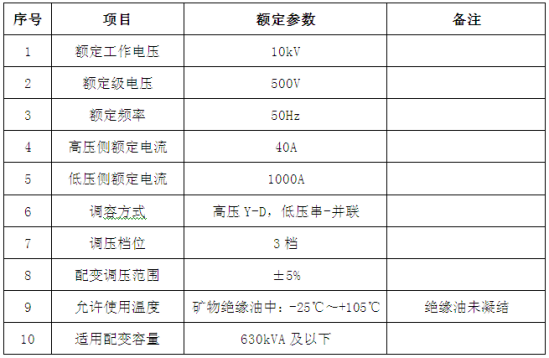

3.技术参数

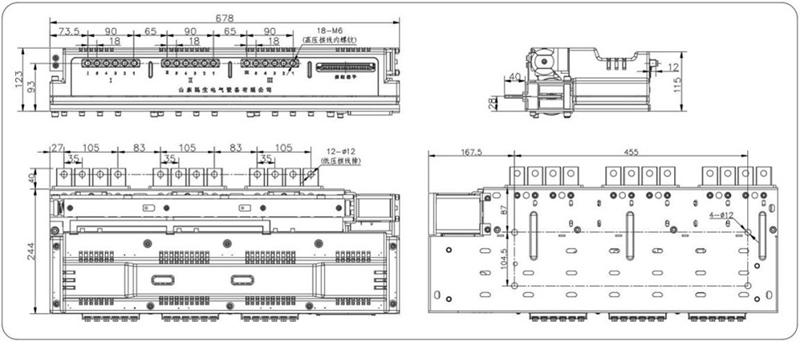

4.安装尺寸图


5.性能特点
体积小:机电一体化设计,大大减小开关体积
           安装在配变中,几近无需改变常规配变体积和形状,竭力降低调压配变生产成本。
驱动方式:永磁直线驱动
           电磁储能,结构简单、可靠性高。
灭弧方式:真空灭弧
           采用特制真空灭弧室的专利技术,长寿命、免维护。
电气寿命:调压>10万次,调容>5万次。
调压档位:3档。
全防护控制器:防护等级IP65
控制器采用铸铝铝合金壳体,气密性防护,确保不渗水、不受潮、耐老化。

6.安装示意图

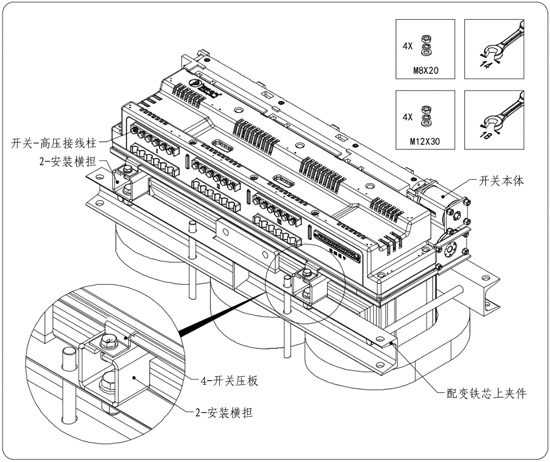

图2  开关安装示意图

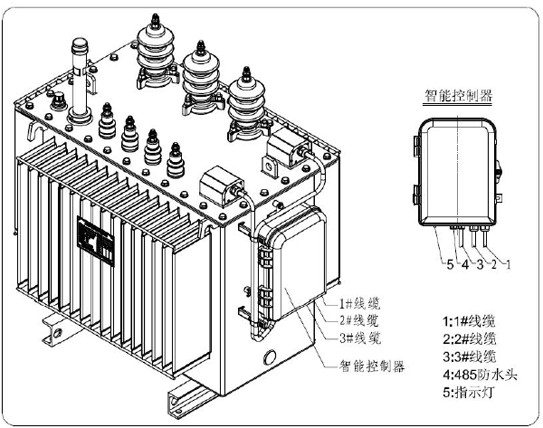

图3  安装完成的配变示意图
