1.适用范围

适用于 10kV/0.4kV，容量为 100kVA～630kVA 的三相油浸式有载调压配电变压器。利用有载调压开关改变高压侧线圈的抽头来改变高低压线圈的变比，实现调压的目的。

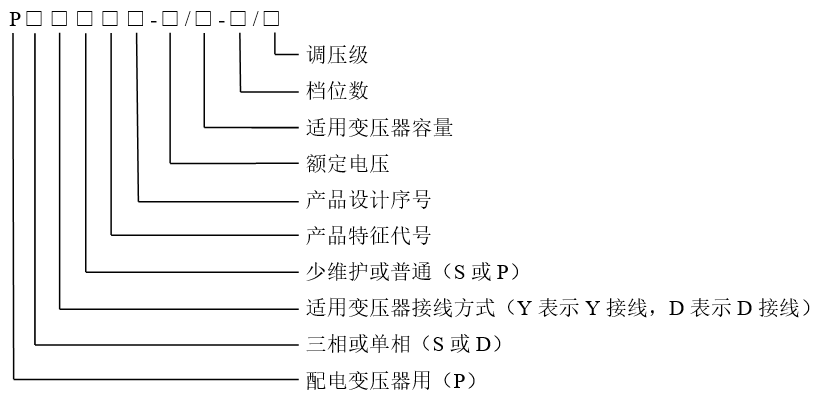

2.产品型号说明

示例：PSDSM6-10/200-9/2.5%；

表示配电变压器用、三相、D 接线、少（免）维护、产品特征码 M、产品设计序列号 6、 额定电压 10kV、适用变压器容量 200kVA、档位数为 9、调压级为 2.5%/档的配电变压器用有载调压开关。

3.功能特点

小型化——采用机电一体化结构，不改变配电变压器常规形状和体积。

长寿命——采用特制真空泡、柔性驱动，电气寿命达 30 万次，寿命与变压器本体匹配。

免维护——采用真空灭弧室隔离开关触点、轻冲量柔性驱动机构，平滑调压。

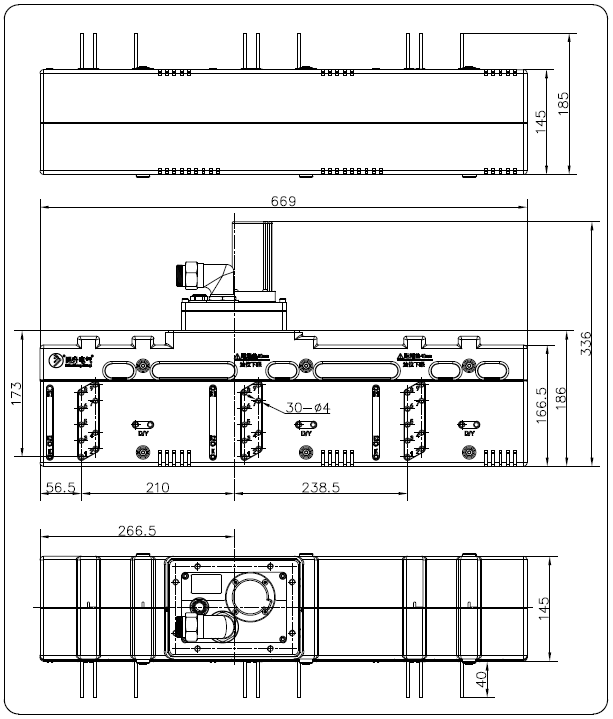

4.开关外形图

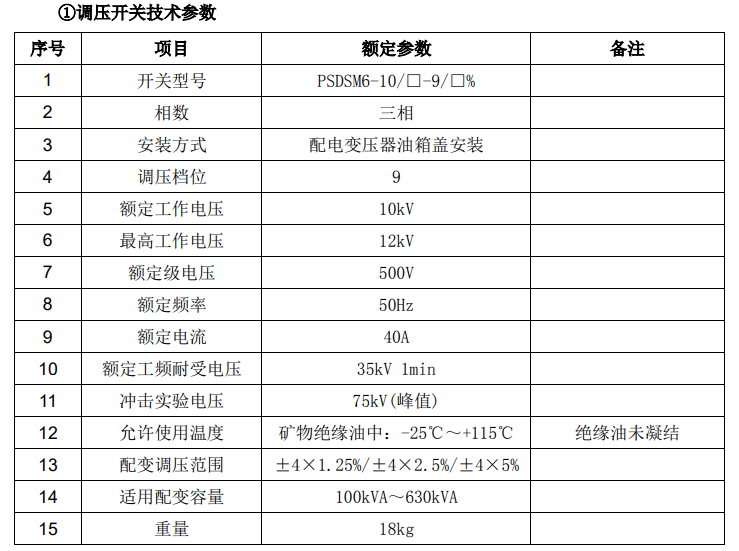

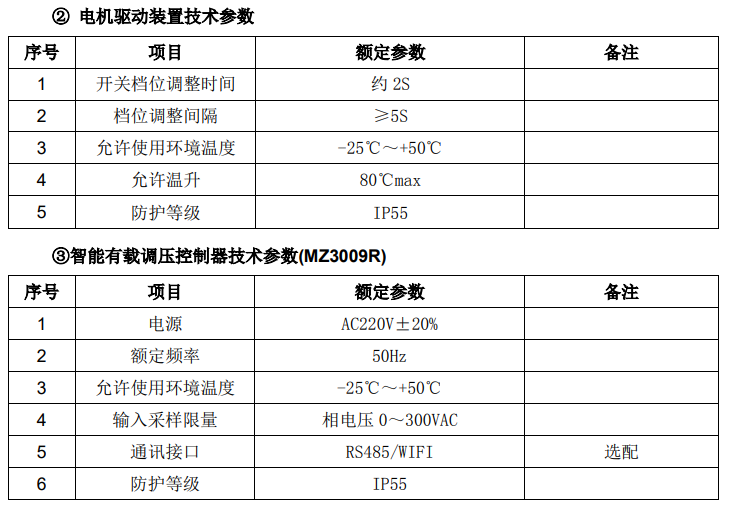

5.技术参数
