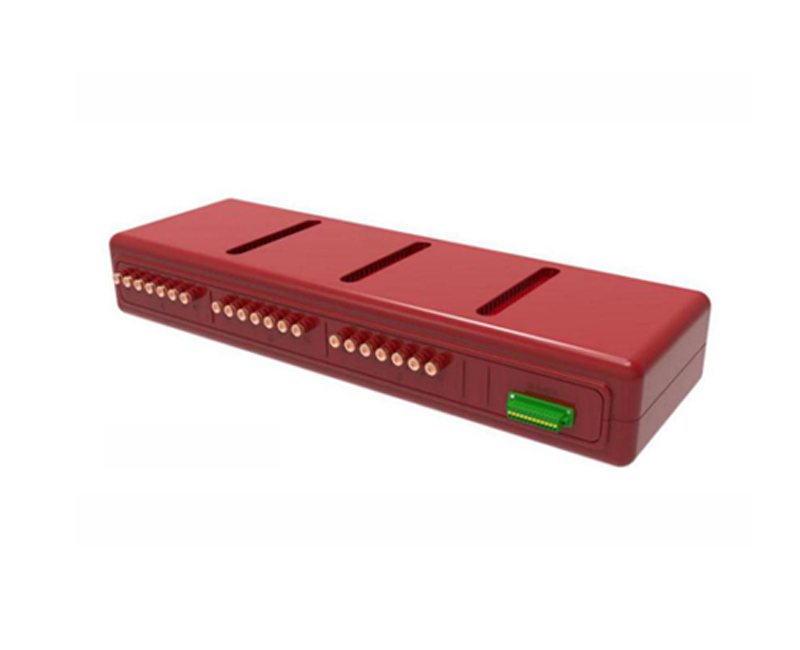

永磁式真空有载调压开关

所属分类:
有载调压/调容开关
联系电话:
{pboot:companymobile}
电子邮箱:
{pboot:companyemail}
留言咨询
产品详情

1.适用范围
本开关适用于额定频率为50Hz、电压等级为10kV、容量为100kVA~630kVA的三相油浸式有载调压配电变压器。
本开关采用永磁直线驱动,机械结构简单,体积小、可靠性高;采用真空灭弧室隔离开关触点,不污染变压器油,
不需要定期进行滤油或更换滤芯维护等。

2.有载调压开关性能特点
● 永磁驱动——开关内部采用永磁直线驱动机构代替体积大、机械机构复杂的储能机构,结构简单,可靠性高。
● 寿 命 长——采用特制真空灭弧室,不污染变压器油,无需定期维护;直线传动机构结构简单,无机械易损件,电气寿命达10万次免维护,寿命长。
● 小 型 化——安装在配电变压器内,不改变变压器常规形状和体积,适用于容量100kVA~630kVA配电变器,大大节省有载调压配变的生产成本。

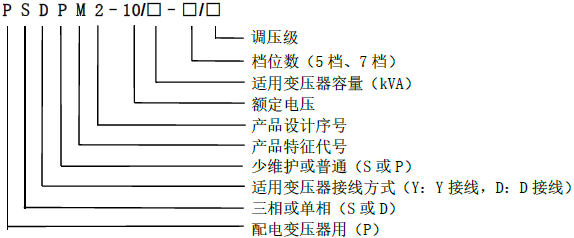

3.型号命名


实例:PSDPM2–10/630–5/2.5%
表示配电变压器用、三相、D接线、普通、产品特征代号M、产品设计序号2、额定电压10kV、
适用变压器容量630kVA、档位数为5、调压级为2.5%/档的配电变压器用有载调压开关。

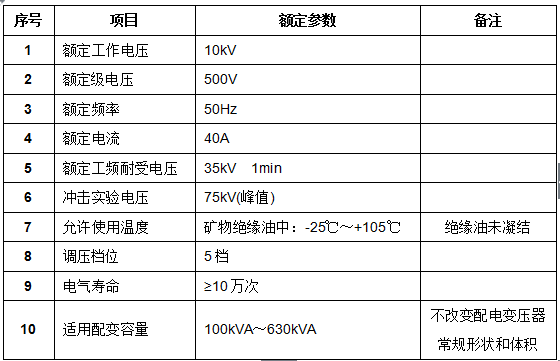

4.有载调压开关技术参数

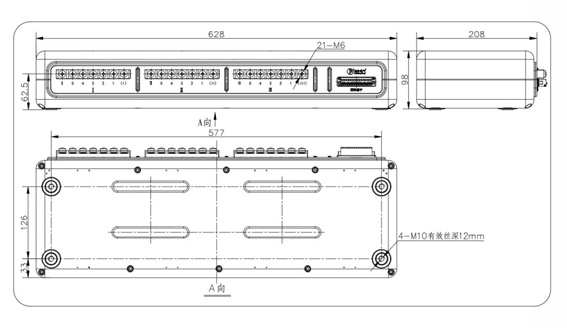

5.有载调压开关外形尺寸图(长*宽*高:628*208*98mm)
