MSB2000 系列电容器组专用微机保护单元是一种专用微处理器功能集成装置,专门用于高压(6kV 以上) 无功补偿及滤波装置中并联电容器组的故障保护和运行监控,能够实现二段过流、零序电压、零序电流等保护功能。本系列产品集成度高,保护功能齐备,抗干扰能力强,集保护、监控于一体,配置灵活,操作简便,可取代传统的熔管保护和继电器保护。

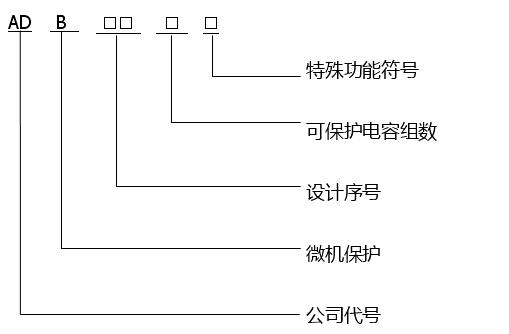

型号说明:
功能特点:
MSB2000系列电容器组保护单元包括四种产品型号:
型号 | 特点 |
MSB2020 | 2组电容器组的两段过流、零序电流、零序电压保护,保护定值分别整定。用于2组不等容补偿装置。 |
MSB2030 | 3组电容器组的两段过流、零序电压保护,保护定值分别整定。用于3组不等容补偿装置。 |
MSB2040 | 4组电容器组的两段过流、零序电压保护,保护定值统一整定。用于4组等容补偿装置。 |
MSB2040A | 4组电容器组的两段过流、零序电压保护,保护定值分别整定。用于4组不等容补偿装置。 |
使用环境:
工作温度:-10~+50℃,24小时内平均温度不超过+35℃。
贮存温度:-25~+70℃,在极限值下不施加激励量,装置不出现不可逆变化,温度恢复后,装置应能正常工作。
相对温度:最湿月的月平均最大相对温度为90%,同时该月的月平均最低温度为25℃,且表面无凝露,最高温度为40℃时,平均最大相对湿度不超过50%。
大气压力:大气压力80-110Kpa。
技术参数:
MSB2000产品系列技术性能参数
产品特性 | MSB2020 | MSB2030 | MSB2040 | MSB2040A |
产品外形尺寸 | 300*110*110(长*宽*高)mm | |||
工作电源电压 | AC220V,50Hz或DC220V | |||
装置耗电功率 | 电压:≤1VA/相,电流≤1VA/相 | |||
输出接点容量 | 10A | |||
模拟量采样分辨率 | 0.01 | |||
系统时钟 | 内置 | |||
布尔指令执行时间 | 0.75μs/指令 | |||
数字量I/0点数 | 0入2出 | 0入3出 | 0入4出 | 0入4出 |
模拟量输入点数 | 6入 | 6入 | 8入 | 8入 |
保护电容组数量 | 2组 | 3组 | 4组 | 4组 |
