变电站系统介绍
    该变电站位采用双回 110kV 线路接入系统，内桥接线系统安装有两台 25MVA 的三相三线圈变压器，35kV、10kV 采用单母线分段接线。
安装容量的确定
    根据《国家电网公司电力系统无功补偿配置技术原则》第二十一条“容性无功补偿装置的容量按主变压器容量的 10%-30% 配置”的规定，再结合该站的无功负荷情况，确定总补偿容量为 15000kvar，每段为 7500kvar，根据系统背景谐波情况和校核计算，每段分成 5 组等容投切，每组容量为 1500kvar。采用单星型接线方式，单只容量为 250kvar。
方案配置
    1、控制系统设计：配置MSK5000型电压无功综合控制器，可自动识别变电站的各种运行模式；根据功率因数和无功需求量，依据“先投先切”的原则自动循环投切电容器组。具有“四遥”功能。
    2、保护系统设计：配置MSB2000型电容器组微机保护单元，对每组电容器进行二段过流保护和零序电压保护，保护定值可分别整定。
    3、开关选型：选用 ZNT-12/630YB 型永磁式电容器投切专用高压真空开关。
    4、电抗器选型：串联电抗率为 5% 的电抗器，容量为75kvar。用以抑制 5次以上谐波；同时还可减小电容器支路投入时的合闸涌流。
    5、其他安全防护器件：
       a、放电线圈：型号为 FDGE211/√ 3-1.7-1N。当放电线圈所并接的电容器组容量不超过额定放电容量时，断电后 5s内，能将电容器组的剩余电压降至 50V以下。此外，电容器组的零序电压保护信号取自放电线圈的二次侧，并与电容器组微机保护单元共同实现对电容器组的零序电压保护。
       b、专用保护CT ：变比为400/5，准确级：0.5，采样为二次差电流信号，与电容器组微机保护单元共同实现对电容器组的两段过流保护。
       c、避雷器：型号为 HY5WR-17/45，防止操作过电压对电容器的损害。

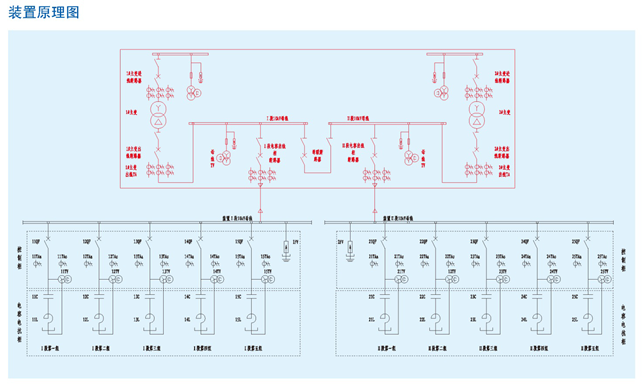

    6、方案选用装置柜 1 面，尺寸：1400×1300×2500mm ；电容电抗柜 3 面，尺寸：1400×1300×2500mm（2 面）、800×1300×2500mm（1面），其柜体排列如下图所示：

运行效果

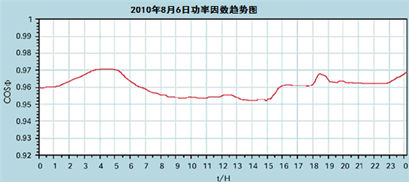

由图５我们可以看到，变电站的无功补偿设备能够跟随无功负荷的变化进行动态跟踪补偿。各项参数表明，系统电压趋于平稳，功率因数保持在 0.96 左右，变电站系统的无功始终处在可控状态，运行效果良好。
